АСУ ТП

Краткая информация.

Фирма предлагает системы автоматизации котлоагрегатов любых типов и мощностей, построенные на базе контроллеров Direct Logic японской фирмы Koyo и российских контроллеров фирмы АМАКС. Любая система по желанию заказчика комплектуется системой верхнего уровня управления, основанной на базе IBM PC совместимого компьютера с установленной на нем программой мониторинга, управления, а так же архивирования аналоговых и дискретных параметров, с возможностью просмотра архивных данных и вывода их на печать. Системы верхнего и нижнего уровней управления соединяются между собой по средствам проводной сети по портам ввода/вывода типа COM и (Ethernet 10BaseT)-только для контроллеров Direct Logic серий (205-405).
Так же, вы можете заказать системы автоматизации на любых других импортных и отечественных комплектующих
В архиве имеется ряд проектов для котлов типа: ДЕ, КВГМ, ДКВР, ПТВМ, БКЗ, как на базе контроллеров фирмы АМАКС, так и на контроллерах Direct Logic.

Состав системы нижнего уровня управления. На базе контроллеров фирмы АМАКС. Любая система нижнего уровня управления котлоагрегатами состоит из следующий частей: 1. Датчики, регулирующая и запорная арматура. 2. Один или несколько контроллеров. 3. Аппаратура питания. 4. Местная панель оператора (по необходимости).

Подробно о каждой части системы нижнего уровня.

1. Датчики, регулирующая и запорная арматура.
В данной системе могут применяться любые дискретные, аналоговые датчики с унифицированным токовым выходом (0-5, 0-20, 4-20) [мА].

2. Один или несколько контроллеров.
В зависимости от типа котла, количества параметров и регуляторов, системы нижнего уровня фирмы АМАКС делятся на:

Системы с одним контроллером - (ШУК32)-шкаф управления котлом, рисунок №1.

Системы распределенного типа - (ШУКР)-шкаф управления котловыми режимами + несколько (на каждую горелку) (УСО)-устройство связи с объектом, или (ЦШУГ)-центральный шкаф управления горелками + несколько (на каждую горелку) (УСО), рисунок №2.

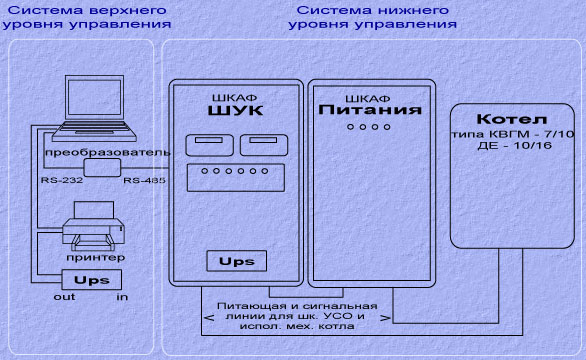

Рисунок №1. Система АСУТП котла на базе шкафа ШУК32.

Рисунок №2. Система АСУТП котла на базе шкафа ШУКР.

3. Аппаратура питания.
В системе нижнего уровня управления на базе шкафов фирмы АМАКС предусмотрен отдельный шкаф питания, обеспечивающий подачу напряжения (~220В) на шкафы ШУК, ШУКР, ЦШУГ, а также на УСО и исполнительные механизмы.
Для обеспечения бесперебойности питания (~220В), в шкафы ШУК, ШУКР, ЦШУГ устанавливаются бесперебойные источник питания - (UPS).

4. Местная панель оператора.
В данных системах, на любом из перечисленных вариантов, на шкафе (ШУК, ШУКР, ЦШУГ) вмонтированы две панели, одна для мониторинга, другая для управления системой автоматики котла.

На базе контроллеров фирмы Koyo

Фирма занимается разработкой АСУТП на базе контроллеров Direct Logic уже несколько лет, за это время нам удалось разработать несколько различных систем, базирующихся на базе контролеров DL06,DL205,DL206,DL405,DL05.

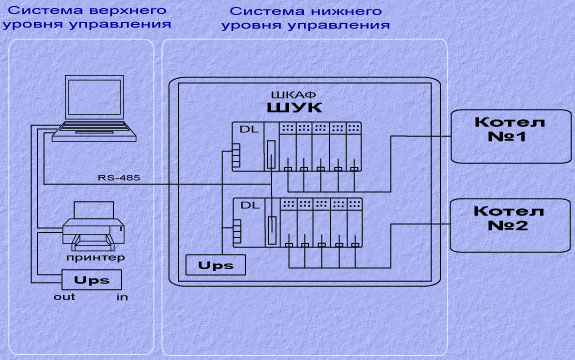

На рисунке №3 показана система управления несколькими котлами типа ДЕ10,16 КВГМ7/10, реализованная на базе контроллеров DL205. В данной системе могут применяться любые дискретные, аналоговые датчики с (Current, Volt., RTD, Thermocouple) выходами.


Рисунок №3.

В систему автоматизации, по желанию заказчика, так же может входить одна из подсистем верхнего уровня управления (система дистанционного мониторинга и управления с IBM PC совместимого персонального компьютера), которая включает в себя:

1. Программу мониторинга и управления системой автоматики котла. 2. Драйвер обмена между контроллером и программой мониторинга и управления. 3. Программу для создания и редактирования мнемосхем. 4. Программа для настройки базы сигналов.
